特徴
- 低粘度から高粘度の材料充填が可能です。
- あわとり練太郎とのセット利用で、撹拌・脱泡からシリンジ充填までを効率化します。
- 今まで難しかった3,5,10mlの小容量シリンジに気泡なく材料を充填できます。
- 一度に最大4本を同時充填ができ、作業効率向上に貢献します。
- シンプルな構造で洗浄が比較的簡単です。
- 20・30・50㏄シリンジ等はARC-55Hにて対応可能です。
製品仕様詳細
| 方式 | 手動充填方式 |
|---|---|
| 型式 | ARC-40H |
| 最大処理量 | 10ml × 4本 ※20・30・50㏄シリンジ等はARC-55Hにて対応可能です。 |
| 対応シリンジメーカ | 武蔵エンジニアリング、岩下エンジニアリング他、各社シリンジに対応可能。 |
| 対応シリンジ容量 | 3ml、5ml、10ml |
| 標準容器 | 300ml専用容器 |
| プロセス毎の処理本数 | 1～4本（ジョイントストッパー使用） |
| 真空ポンプとの接続 | 外径 6mmチューブにてお手持ちの真空ポンプと接続可能（※真空ポンプ別売） |
| 供給電源 | なし |
| 本体外形寸法 | H570×W240×D200（mm）（ハンドルグリップ含む） |
| 本体質量 | 約6.6kg |
| 付属品 | 取扱説明書、真空パッド1個、プラグ3本、 逆止弁付キャップ（3・10ml 兼用・5ml 用）各1個ずつ、 ピストン（3・10ml 兼用・5ml用）2個、 洗浄容器セット（容器、蓋、Oリング）、 撹拌容器セット（容器、内蓋、外蓋）2セット、 L型六角レンチ（M5用）1本 |

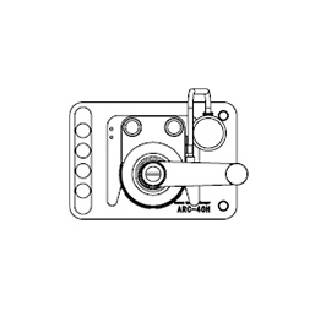

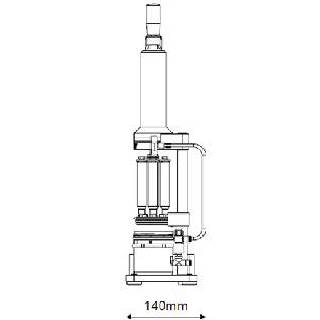

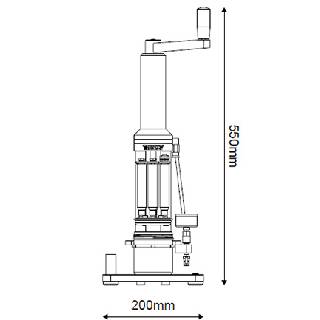

三面図
対応シリンジサイズ
| 対応シリンジサイズ | ARC-40H | ARC-55H | 対応メーカー |
|---|---|---|---|
| 3ml | ● | ● | 武蔵、岩下、ノードソン（EFD） |
| 5ml | ● | ● | 武蔵、岩下、ノードソン（EFD） |
| 10ml | ● | ● | 武蔵、岩下、ノードソン（EFD） |
| 20ml | – | ● | 武蔵、岩下、ノードソン（EFD） |
| 30ml | – | ● | 武蔵、岩下、ノードソン（EFD） |
| 50ml | – | ● | 武蔵、岩下 |
| 55ml | – | ● | ノードソン（EFD） |
・武蔵は、武蔵エンジニアリング（株）製のシリンジの略称です。
・岩下は、岩下エンジニアリング（株）製のシリンジの略称です。
・ノードソンは、ノードソン（株）製のシリンジの略称です。
